山岳トンネル
基礎ビット
シールドマシン・推進機用ビット

PDF

山岳トンネル工事用工具［6.29MB］

PDF

基礎ビット［3.1MB］

PDF

シールドマシン・推進機用ビット［2.77MB］

山岳トンネル

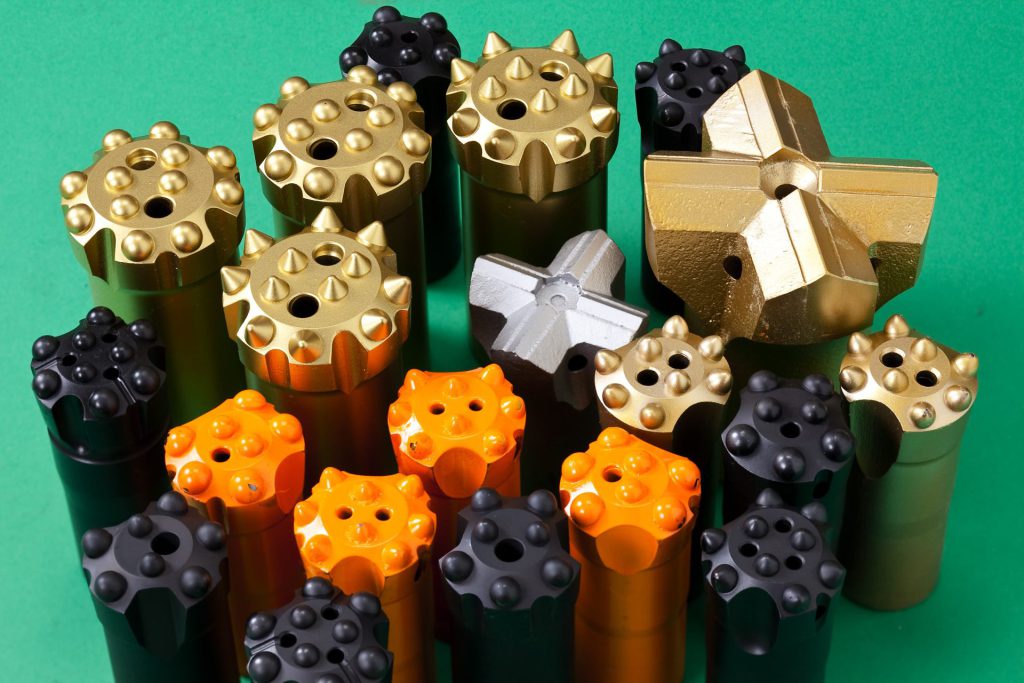

ネジ式ビット

ネジ式ビット

R32 ネジ式ビット

ボタン型		クロス型
型式	径	型式	径
R32B45	45	R32X45	45
R32B50	50	R32X50	50
R32B55	55	R32X55	55
R32B60	60	R32X60	60

ボタン型

R32B45	45
R32B50	50
R32B55	55
R32B60	60

クロス型

R32X45	45
R32X50	50
R32X55	55
R32X60	60

T38 ネジ式ビット

ボタン型		クロス型
型式	径	型式	径
T38B65	65	T38X65	65
T38B70	70	T38X70	70
T38B75	75	T38X75	75
T38B90	90	T38X90	90
T38B100	100	T38X100	100

ボタン型

T38B65	65
T38B70	70
T38B75	75
T38B90	90
T38B100	100

クロス型

T38X65	65
T38X70	70
T38X75	75
T38X90	90
T38X100	100

T45 ネジ式ビット

ボタン型		クロス型
型式	径	型式	径
T45B75	75	T45X75	75
T45B90	90	T45X90	90
T45B100	100	T45X100	100
T45B115	115	T45X115	115

ボタン型

T45B75	75
T45B90	90
T45B100	100
T45B115	115

クロス型

T45X75	75
T45X90	90
T45X100	100
T45X115	115

T51 ネジ式ビット

ボタン型		クロス型
型式	径	型式	径
T51B90	90	T51X90	90
T51B100	100	T51X100	100
T51B115	115	T51X115	115
T51B125	125	T51X125	125

ボタン型

T51B90	90
T51B100	100
T51B115	115
T51B125	125

クロス型

T51X90	90
T51X100	100
T51X115	115
T51X125	125

H16 ネジ式ビット

ボタン型		クロス型		スピードリトラクト型
型式	径	型式	径	型式	径
H16B65	65	H16X65	65	H16B65SR	65
T16B70	70	T16X70	70	T16B70SR	70
T16B75	75	T16X75	75	T16B75SR	75
T16B90	90	T16X90	90	T16B90SR	90

ボタン型

H16B65	65
T16B70	70
T16B75	75
T16B90	90

クロス型

H16X65	65
T16X70	70
T16X75	75
T16X90	90

スピードリトラクト型

H16B65SR	65
T16B70SR	70
T16B75SR	75
T16B90SR	90

その他サイズ、チップ形状も取り扱っております。お気軽にお問い合わせください。

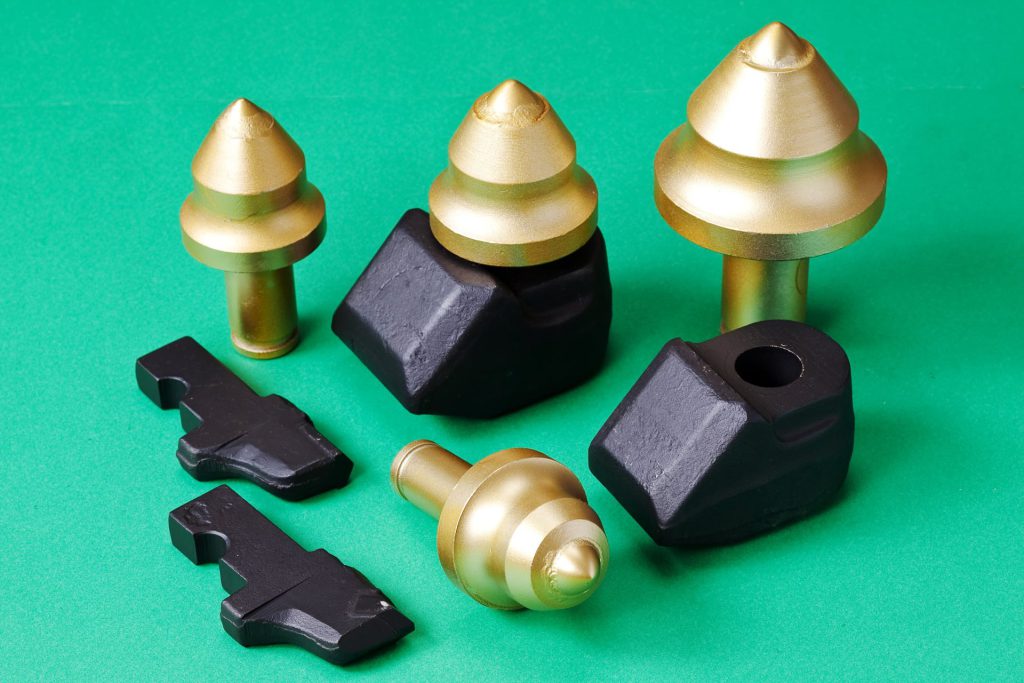

ロードヘッダー用ビット

ロードヘッダー用ビット

丸ピック	適用機械
RP253070	S200
RP303070	S200：強化型
RP303880	S300
RP353880	S300：強化型
RP253070	8J
RP303470	8J：強化型
RP3042110	10J
RP3542110	10J：強化型

丸ピック／適用機械

RP253070	S200
RP303070	S200：強化型
RP303880	S300
RP353880	S300：強化型
RP253070	8J
RP303470	8J：強化型
RP3042110	10J
RP3542110	10J：強化型

平ピック	適用機械
MC32B(乗刃型）	MT1000, 2000
MC32S（差刃型)	MT1000, 2000

平ピック／適用機械

MC32B(乗刃型）	MT1000, 2000
MC32S（差刃型)	MT1000, 2000

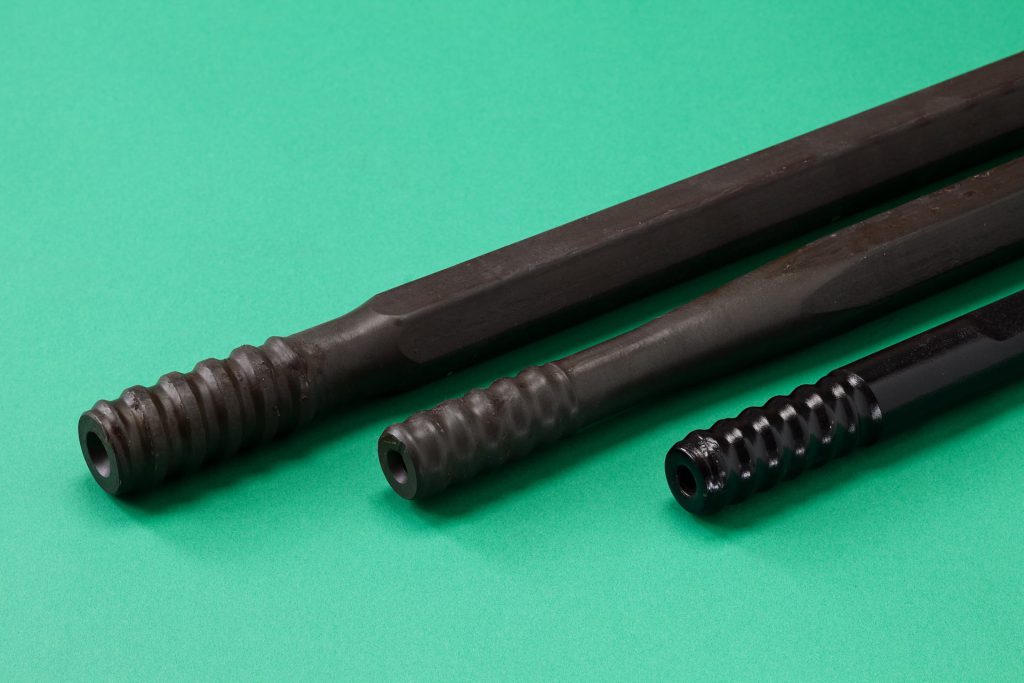

ロッド

ロッド

トンネルロッド	35H-3.7m-T38/R32 35H-4.5m-T38/R32 35H-6.5m-T38/R32
中継ロッド	32H-3.05m-T38/T38 32H-4.0m-T38/T38 φ32-1.5m-R32/R32 φ32-1.8m-R32/R32 φ32-2.0m-R32/R32 φ32-2.4m-R32/R32 φ32-3.05m-R32/R32 φ38-3.05m-T38/T38 φ32-3.66m-R32/R32

その他サイズも取り扱っております。お気軽にお問合せください。

シャンク・スリーブ

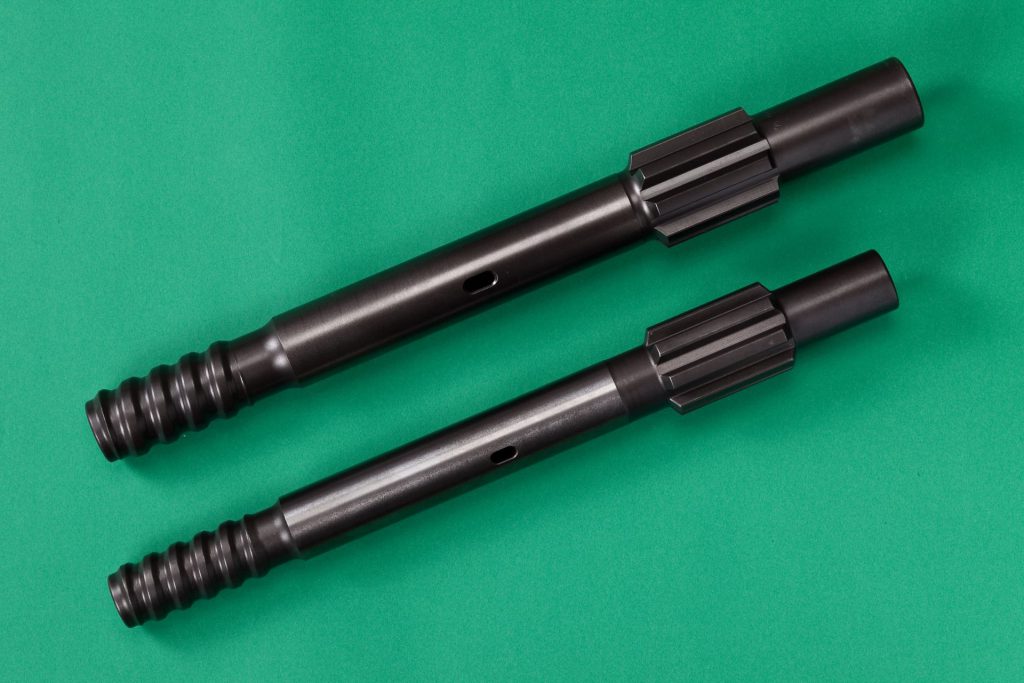

シャンクロッド

シャンクロッド	HD190-T38 HD210-T38(1型、2型) COP1238-T38 COP1838(1440)-T38 TH-500-T38 TH-900-T45

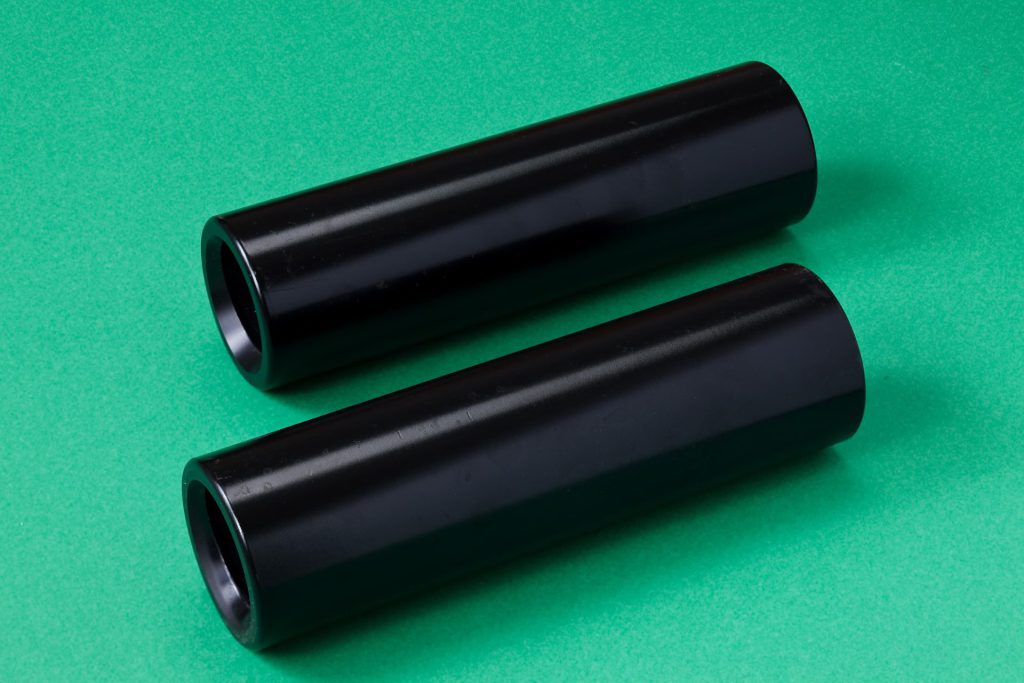

スリーブ

スリーブ	SLR32/R32 SLR38/R38 SLT38/R38 SLT38/T38 SLH16/H16 SLT38/H16 SLT45/T38 SLT45/T45 SLT51/T51

その他サイズも取り扱っております。お気軽にご相談ください。

基礎ビット

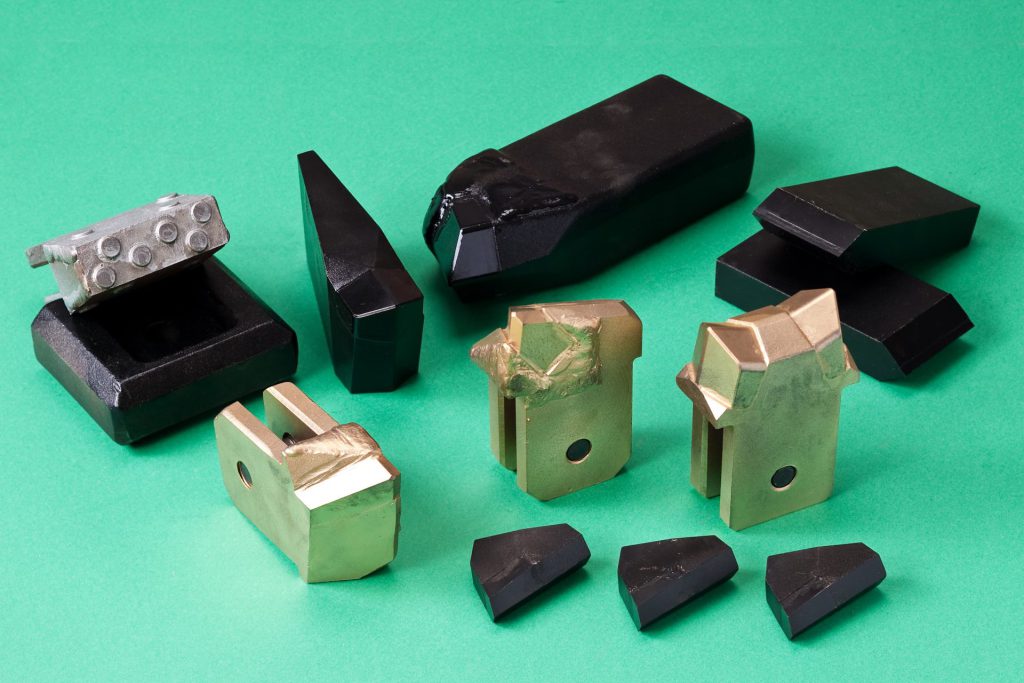

ケーシングビット

ケーシングビット

型式	寸法			備考
型式	H	T	W	備考
CBO40RS-A（内刃）	120	60	40	ボルト式
CBO40LS-A（外刃）	120	60	40	ボルト式

CBO40RS-A（内刃）	H／120 T／60 W／40 備考／ボルト式
CBO40LS-A（外刃）	H／120 T／60 W／40 備考／ボルト式

両刃ケーシングビット

型式	寸法			備考
型式	H	T	W	備考
CBOC40TS-S	120	60	40	ボルト式

CBOC40TS-S	H／120 T／60 W／40 備考／ボルト式

ケーシングビット用ホルダー

型式	寸法
型式	H	T	W
CBH-40	75	40	120

CBH-40	H／75 T／40 W／120

拡底機用ビット・溶接式

型式	寸法
型式	H	W
F60	130	40
F60	60	40
R20	20	40

F60	H／130 W／40
F60	H／120 W／40
R20	H／20 W／40

アースオーガビット：溶接式

型式	寸法		備考
型式	H	T	備考
KNW50	215	50	剣先型
SNW50	215	50	平型

F60	H／130 W／40
F60	H／120 W／40
R20	H／20 W／40

シールドマシン・推進機用ビット

シールド・推進器用ビット

環境に優しい丸和技研のシールド・推進機用ビット。あらゆる工事現場で実績を積んできた丸和ビットは、お客様のご要望に応じたシールドマシン・推進機用ビットをご提供致します。

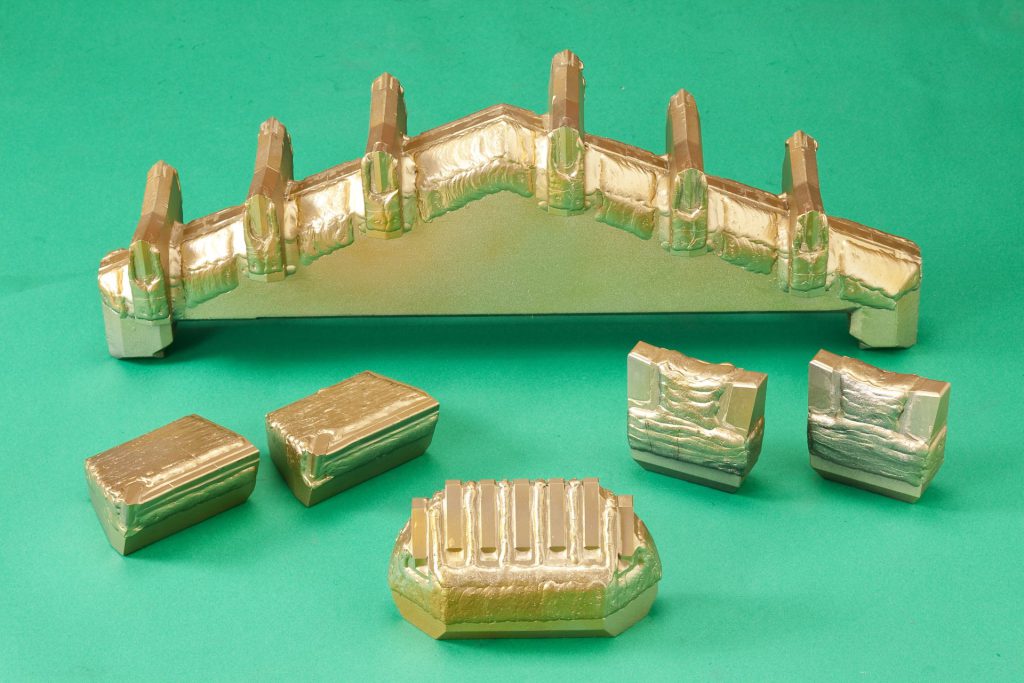

多層チップビット

リユースビット
